تعویض کنترل پنل دستگاه های پرینتر HP LaserJet 1160 یا 1320

در این سری از آموزش های تصویری تعمیر یا سرویس پرینتر یا دستگاه کپی، قصد داریم نحوه تعویض کنترل پنل دستگاه های پرینتر HP LaserJet 1160 یا 1320 را آموزش دهیم.

زمان تقریبی انجام این تعویض 20 دقیقه تخمین زده شده که در 6 قدم انجام پذیر است. با ما همراه باشید:

باز کردن کاور سمت چپ

• دو جای دست سمت چپ پرینتر را به سمت بیرون بکشید تا کاور سمت چپ را باز کنید. کاور را بردارید.

باز کردن کاور سمت راست

• طوری پرینتر را قرار دهید تا قسمت سمت راست رو به بالا باشد. سپس توسط پیچ گوشی دو سو یا چیزی شبیه آن سه خار نگهدارنده کاور سمت راست را باز کنید تا کاور جدا شود.

باز کردن کاور پشتی

• چهار پیچ پشت پرینتر را باز کنید و کاور پشت را جدا کنید.

کاور بالا

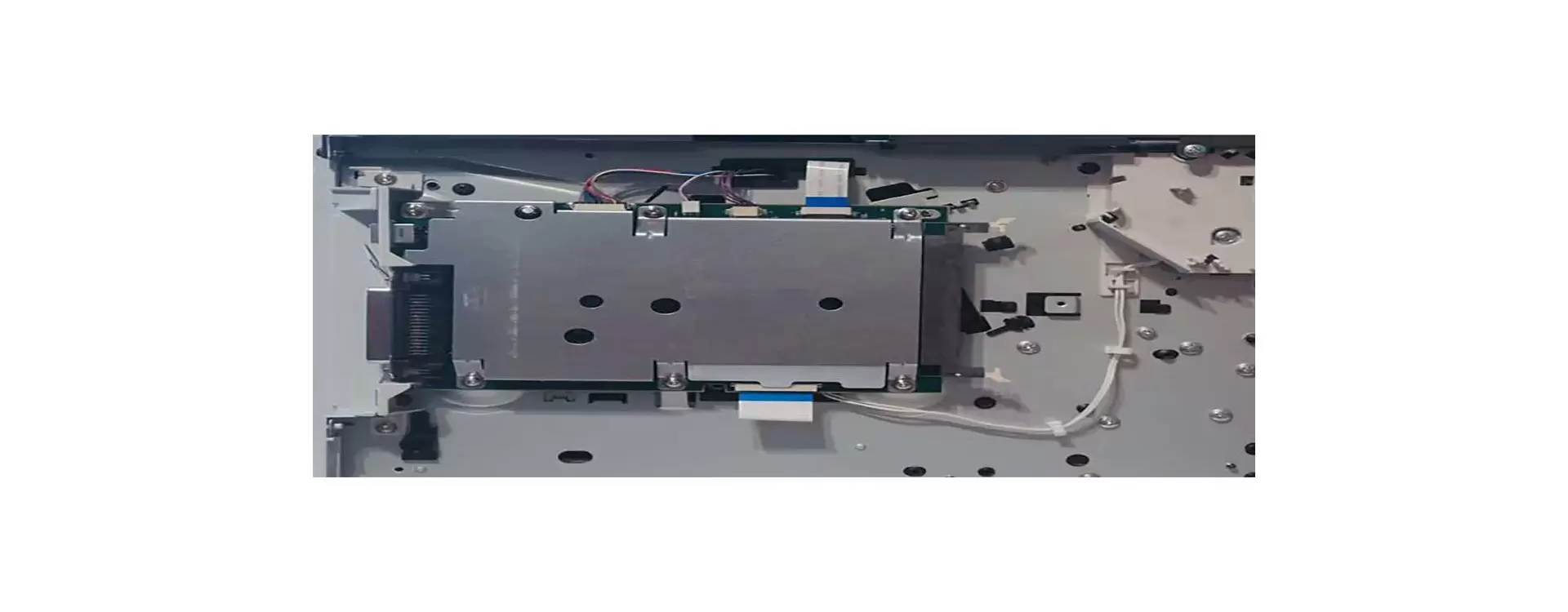

• دو پیچ پشت پرینتر را طبق تصویر باز کنید. دو پیچ فرمتر هم می توان باز کرد اما ضروری نیست.

• سیم کنترل پنل را جدا کنید.

و در آخر تعویض کنترل پنل

• از پیچ گوشتی یا چیزی شبیه آن کمک گرفته تا در کنار پنل قرار دهید و آنرا بیرون آورید. مدار آن را نیز بیرون آورید.
